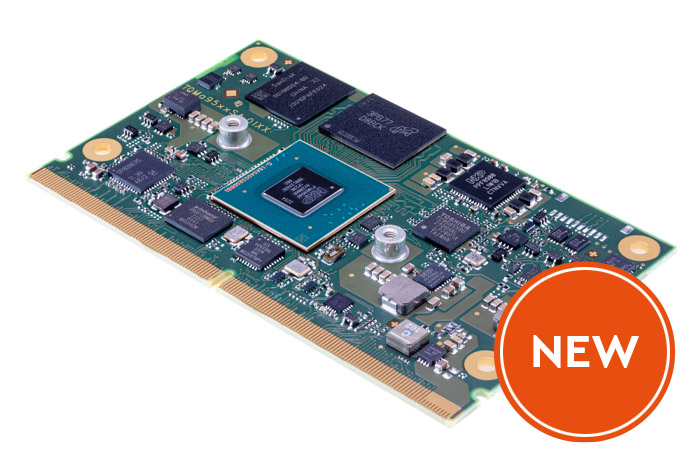

Embedded Modul TQMa95xxSA SMARC 2.1 Embedded Cortex®-A55 Modul basierend auf i.MX 95 mit Machine Learning Accelerator
Arm® Cortex® A55 basierend auf i.MX 95
Embedded Modul TQMa95xxSA SMARC 2.1 Embedded Cortex®-A55 Modul basierend auf i.MX 95 mit Machine Learning Accelerator
Arm® Cortex® A55 basierend auf i.MX 95
- Machine Learning Accelerator 2 TOPS
- Integrierter Cortex® M33 und M7
- High-speed Kommunikation über 1x 10 Gbit and 2x Gbit Ethernet (1x TSN), 2x PCIe and 1x USB 3.0 interface
- MIPI CSI mit ISP support
- Geringe Verlustleistung (typ. 6 W)
- Integrierte Sicherheitsfunktionen
Das TQMa95xxSA auf Basis des i.MX 95 unterstützt mit vielen Features und einer integrierten NPU (Neuronale Prozessor Unit) mit bis zu 2 TOPS und einer IPU (Image Prozessor Unit) bei der Umsetzung von Applikationen bei denen künstliche Intelligenz, Machine Learning/Vision zum Einsatz kommen soll. Für grafisch anspruchsvollen Anwendungen steht eine GPU und mehrere Grafikschnittstellen bereit. Für Echtzeit und Security wird die CPU von einem Cortex® M33 und Cortex® M7 Controller unterstützt.
CPU/Prozessordaten
CPU/Prozessor:
- Cortex®-A55 - Up to 2,0GHz
CPU Variante:
- i.MX 95 Hexa
- i.MX 95 Quad
- i.MX 95 Dual
Speicher
LPDDR5:
- Up to 16 GB
Quad SPI NOR:
- Up to 256 MB
eMMC:
- Up to 256 GB
EEPROM:
- 0/64-kbit
Grafik
Grafik-Schnittstelle:
- 1x eDP (2 Lanes)
- 2x LVDS (4 Lanes)
Kamera-Schnittstelle:
- 2x MIPI CSI2 (1x4/1x2 Lanes)
Kommunikationsschnittstellen
Ethernet:
- Up to 2x Gbit-Ethernet (1x TSN)
- Up to 1x 10 Gbit-Ethernet
USB:
- Up to 2x USB 3.0
- 3x USB 2.0
CAN:
- Up to 2x CAN FD
Serielle Ports:
- Up to 4x UART
Andere Schnittstellen
SD Card:
- 1x SDIO
PCIe:
- 2x PCIe 3.0
I2C:
- 2x I2C
SPI:
- 1x SPI, 1x QSPI
Audio:
- 2x I2S
GPIO:
- GPIOs
Debug:
- JTAG
Andere Funktionen
RTC:
- Real Time Clock (RTC)
Secure Element:
- SE050 (optional)
Allgemein:
- Temperature sensor
- Gyroscope sensor (optional)
Allgemeine Daten/Basisdaten
Abmessung:
- 82 mm x 50 mm
Spannungsversorgung:
- 3 - 5 V
Temperaturbereich:
- Standard temperature range: -25°C…+85°C
- Extended temperature range: -40°C...+85°C
Plug-in System:
- 314 pins SMARC 2.1, 0,5 mm Pitch
OS-Unterstützung
OS Support:
- Linux
Download-Abo
Mit dem kostenlosen Download-Abo erhalten registrierte Nutzer automatische Benachrichtungen per E-Mail, sobald es zu diesem TQ-Produkt neue Downloads gibt. Und so geht's
TQMa9556SA-AA
TQMa9556SA-AA,Hexa Cortex®-A55 with NPU /1,8 GHz, 16 GB eMMC Flash, 4 GB LPDDR5, 64 kB EEPROM, RTC, w/o DP, -25°C...+85°C
TQMa9556SA-AB
TQMa9556SA-AB, Hexa Cortex®-A55 with NPU /1,8 GHz, 16 GB eMMC Flash, 4 GB LPDDR5, 64 kB EEPROM, RTC, with DP, -25°C...+85°C
TQMa9596SA-AA
TQMa9596SA-AA, Hexa Cortex®-A55 with NPU + ISP /1,8 GHz, 16 GB eMMC Flash, 4 GB LPDDR5, 64 kB EEPROM, RTC, w/o DP, -25°C...+85°C
STKa95xxSA-AA
STKa95xxSA-AA STKa95xxSA (Eval Kit) with TQMa9596SA-AA, Quad Cortex A55 with NPU + ISP/1,8 GHz 4 GB LPDDR5, 16 GB eMMC Flash, 64 kB EEPROM, RTC, 1x USB 3.0 Host, 1x USB 2.0 Host, 2x ETH 10/100/1000, 2x CAN FD, 1x DP, 1x LVDS, 2x MIPI CSI, 1x Mini PCIe + SIM Card, 1x PCIe
Starterkit STKa95xxSA set
The core of the STKa95xxSA set is the TQMa95xxSA module with a Quad Cortex®-A55 CPU. The components contained in the starter kit constitute a modular system enabling you to develop your own product ideas. Development of graphic interfaces can be started immediately using the prepared combination of closed display unit and starter kit that are matched to each other. To develop your own hardware you can use the certified and qualified circuit components of the starter kit in your own designs.
Other configurations on request
