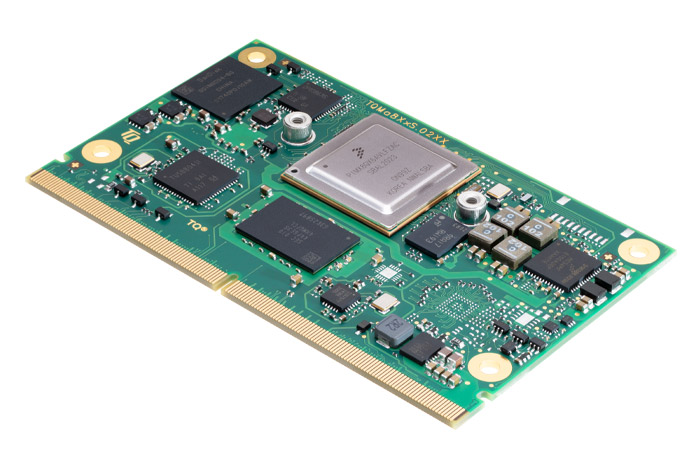

Embedded Modul TQMa8XxS Embedded Cortex®-A35 SMARC 2.0/2.1 Modul auf Basis von i.MX8X mit hoher Rechenleistung kombiniert mit High-Speed-Schnittstellen.

Arm® Cortex®-A35 basierend auf i.MX8X

TQMa8XxS
  • Grafik mit 3D GPU Support
  • DSP für Audio-Verarbeitung
  • Highspeed-Kommunikation via 2x Gigabit, Ethernet, 1x PCle und 1x USB 3.0 Schnittstelle
  • Geringe Leistungsaufnahme (typ. 4 W)
  • Integrierte 1x Cortex M4 CPU (Real Time / Security)
Das SMARC-Modul TQMa8XxS basiert auf dem Prozessor Arm® Cortex®-A35 von NXP. Der integrierte Hochleistungs-Grafikkontroller unterstützt Anwendungen mit hohen Display-Anforderungen. Voller Zugriff auf alle Signal-Pins garantiert flexible Anwendungen und kosteneffiziente Projektentwicklung.
Die CPU gibt es in drei Varianten mit unterschiedlicher Leistung und Ausrichtungen. Mit einem Dual / Quad-Core Arm® Cortex®-A35 Kern und einer Taktrate von bis zu 4x 1,2 GHz bietet das TQMa8XxS ein optimales Verhältnis zwischen Performance und Verlustleistung.

CPU/Prozessordaten

CPU/Prozessor:
  • Cortex®-A35 - Up to 1,2 GHz
CPU Variante:
  • i.MX8X Dual
  • i.MX8X Dual Plus
  • i.MX8X Quad Plus

Speicher

Quad SPI NOR:
  • Up to 256 MB
eMMC:
  • Up to 64 GB
EEPROM:
  • 0/64-kbit
LPDDR4:
  • Up to 4 GB

Grafik

Grafik-Schnittstelle:
  • 2x LVDS Interface
  • 1x eDP

Kommunikationsschnittstellen

Ethernet:
  • Up to 2x Ethernet 10/100/1000 Mbit
USB:
  • Up to 1x USB 3.0
  • Up to 5x USB 2.0
CAN:
  • Up to 2x CAN FD
Serielle Ports:
  • Up to 2x UART RS232

Andere Schnittstellen

SD Card:
  • 1x SDIO/MMC
I2C:
  • Up to 2x I2C
SPI:
  • Up to 1x SPI
I2S:
  • Up to 1x I2S
GPIO:
  • 1x GPIO
PCIe:
  • Up to 1x PCIe
MIPI:
  • 1x MIPI CSI
Debug:
  • JTAG

Andere Funktionen

RTC:
  • Real Time Clock (RTC)
Secure Element:
  • SE050 (optional)

Allgemeine Daten/Basisdaten

Abmessung:
  • 82 mm x 50 mm
Temperaturbereich:
  • Standard temperature range: -25°C…+85°C
  • Extended temperature: -40°C…+85°C
Allgemein:
  • Temperature sensor
Spannungsversorgung:
  • 3,3 V (optional 3,0 V ... 5,25 V)
Plug-in System:
  • SMARC 2.0/2.1 Board-to-board plug-in system 314 pins

OS-Unterstützung

OS Support:
  • Linux
  • PikeOS™
  • QNX
  • Android on request

User Manual MB-SMARC-2 (1 MB, pdf)

SHA1: 4664f366d99ea31a1461024b5bc75ce45d1b9f2b

User Manual TQMa8XxS (1 MB, pdf)

SHA1: 1abc01cc615369c064fc7c9e367c06c6732bdb8b

TQMa8XxS Bootloader ERR051393zip (1 MB, zip)

Dieses Archiv enthält den neuen Bootloader mit der aktualisierten SCU-Firmware-Version 1.15 im Zusammenhang mit der NXP-Errata ERR051393

SHA1: f746aab1ea9602377b403d10fe33a76e15282077

TQMa8XDS-AA

i.MX8XD/typ 1.0 GHz/max 1.2 GHz, 8 GB eMMC-Flash, 1 GB LPDDR4 SDRAM, 64 kB EEPROM, RTC, 2x ETH, with LVDS, -25°C…+85°C

TQMa8XDPS-AA

i.MX8X Dual Plus/typ 1.0 GHz/max 1.2 GH, 8 GB eMMC-Flash, 2 GB LPDDR4 SDRAM, 64 kB EEPROM, RTC, 2x ETH, with LVDS, -25°C…+85°C

TQMa8XQPS-AA

i.MX8X Quad Plus/typ 1.0 GHz/max 1.2 GH, 8 GB eMMC-Flash, 2 GB LPDDR4 SDRAM, 64 kB EEPROM, RTC, 2x ETH, with LVDS, -25°C…+85°C

STKa8XxS-AA

STKa8XxS (Eval Kit) with TQMa8XxS-AA, i.MX8Xx / 1,2 GHz, 2 (1) GB LPDDR4, 8GB eMMC Flash, 64kB EEPROM, 3x RS232, 2 x CAN FD separated, 1x USB 3.0 OTG, 1x USB 3.0 HOST, 1x USB 2.0 HOST, 2x ETH 10/100/1000, 1x Display Port, 2x LVDS/DSI, 1x PCIe, Audio, RTC, Temperature sensor, Reset-Button, SD interface, Power Supply, 4GB SD card, Cables

Starterkit STK8XxS set

The core of the STKa8XxS set is the TQMa8XxS module with a i.MX8X Cortex® A35 CPU. The components contained in the starter kit constitute a modular system enabling you to develop your own product ideas. Development of graphic interfaces can be started immediately using the prepared combination of closed display unit and starter kit that are matched to each other. To develop your own hardware you can use the certified and qualified circuit components of the starter kit in your own designs.

Other configurations on request
